Hydrauliköl-Analyse: Frühzeitig Schäden erkennen und Ausfälle vermeiden
Hydrauliköl-Analyse als Grundlage für eine zuverlässige Hydraulikanlage
Hydraulikanlagen sind in vielen Industriebereichen unverzichtbar. Ob Produktionsmaschinen, Pressen, Spritzgussanlagen, Baumaschinen, Windkraftanlagen oder mobile Arbeitsmaschinen – die Leistungsfähigkeit und Lebensdauer der Komponenten hängt maßgeblich vom Zustand des Hydrauliköls ab. Mit einer professionellen Hydrauliköl-Analyse lassen sich Verschleiß, Verunreinigungen und drohende Schäden frühzeitig erkennen, bevor kostenintensive Ausfälle entstehen.
Butwillis Hydraulik bietet eine umfassende Analyse Ihres Hydrauliköls direkt vor Ort sowie im Labor an. Dabei werden sowohl die Verschmutzung als auch die Art und Herkunft von Partikeln untersucht. Die gewonnenen Erkenntnisse bilden die Grundlage für gezielte Maßnahmen zur Erhöhung der Betriebssicherheit und Lebensdauer Ihrer Hydrauliksysteme.
Warum ist eine Hydrauliköl-Analyse so wichtig?
Hydrauliköl übernimmt weit mehr Aufgaben als nur die Kraftübertragung. Es schmiert bewegliche Komponenten, schützt vor Korrosion, transportiert Wärme ab und sorgt für einen störungsfreien Betrieb der gesamten Anlage. Bereits kleinste Verunreinigungen können jedoch erhebliche Schäden verursachen.
Laut wissenschaftlichem Konsens sind mehr als 70 Prozent aller Ausfälle in Hydrauliksystemen auf verschmutzte Betriebsflüssigkeiten zurückzuführen. Eine regelmäßige Hydrauliköl-Analyse ermöglicht es, kritische Veränderungen frühzeitig zu erkennen und ungeplante Stillstände zu vermeiden.
Welche Partikel werden bei einer Hydrauliköl-Analyse gefunden?
Bei der Untersuchung des Hydrauliköls lassen sich unterschiedliche Arten von Partikeln identifizieren. Die Zusammensetzung der Partikel gibt wichtige Hinweise auf den Zustand der Anlage und mögliche Schadensquellen.

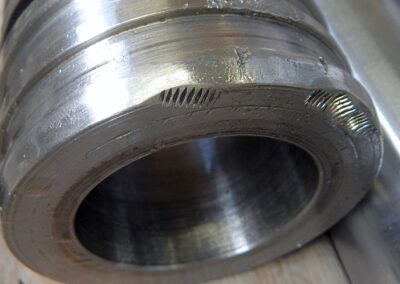

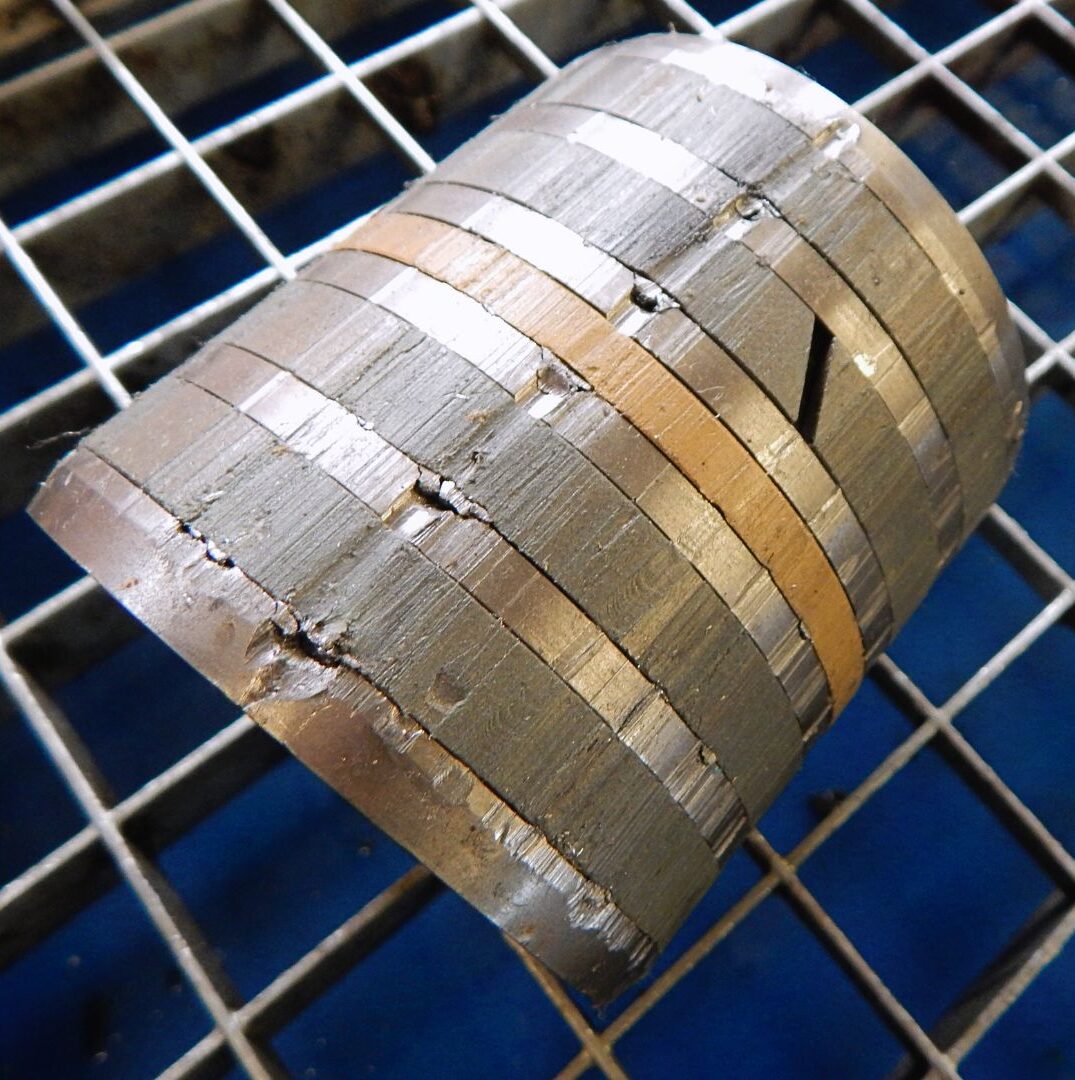

Metallischer Verschleiß
Metallpartikel entstehen häufig durch den Verschleiß von Pumpen, Ventilen, Lagern oder Zylindern. Je nach Material können Rückschlüsse auf die betroffenen Bauteile gezogen werden:
- Eisenpartikel deuten häufig auf Verschleiß an Zahnradpumpen, Kolbenpumpen oder Zylindern hin.
- Kupfer- und Messingpartikel können von Gleitlagern oder Buchsen stammen.
- Chrompartikel weisen oftmals auf Schäden an Kolbenstangen oder verchromten Oberflächen hin.
- Aluminiumpartikel treten häufig bei mobilen Maschinen oder Leichtbaukomponenten auf.
Mineralische Partikel
Staub, Sand oder Schmutz gelangen beispielsweise durch beschädigte Dichtungen, offene Tankdeckel oder unzureichende Filterung in das Hydrauliksystem. Besonders in der Bauindustrie, Landwirtschaft oder im Bergbau stellen diese Verunreinigungen eine häufige Ursache für erhöhten Verschleiß dar.
Wasser und Feuchtigkeit
Wasser zählt zu den gefährlichsten Verunreinigungen in Hydrauliksystemen. Es fördert Korrosion, reduziert die Schmierfähigkeit des Öls und beschleunigt Alterungsprozesse. Besonders in Windkraftanlagen, Offshore-Anwendungen oder Anlagen mit starken Temperaturschwankungen kann Feuchtigkeit zu erheblichen Problemen führen.
Alterungs- und Oxidationsprodukte
Mit zunehmender Betriebsdauer altert Hydrauliköl. Dabei entstehen Harze, Schlämme und Oxidationsprodukte, die Ventile verkleben und Filter belasten können. Eine Analyse zeigt frühzeitig, wann ein Ölwechsel tatsächlich notwendig wird.

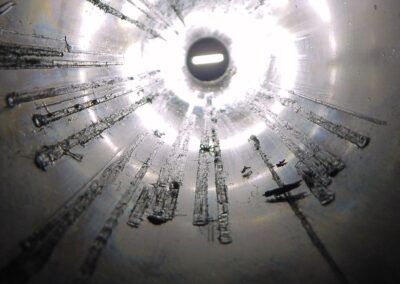

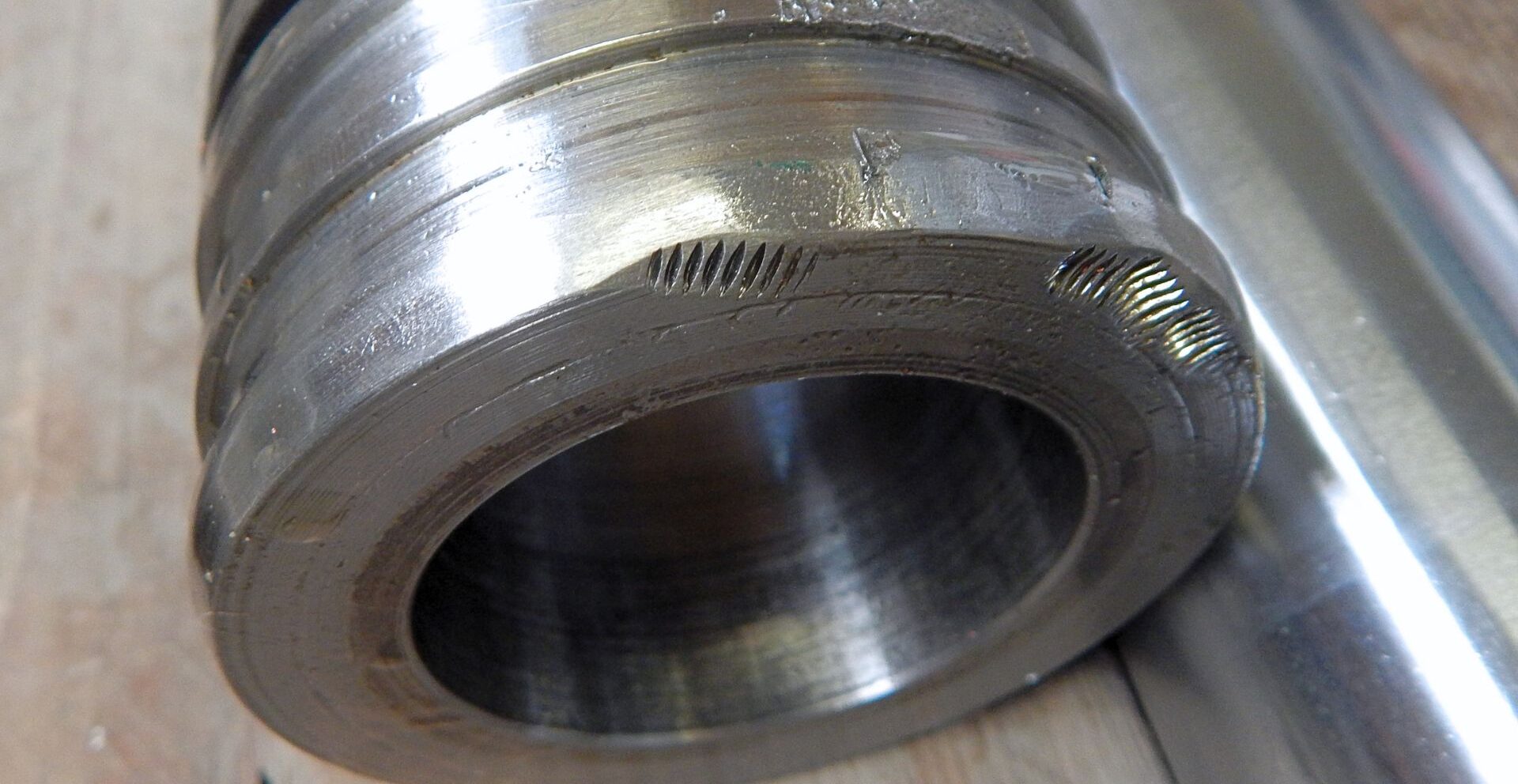

Welche Schäden können durch verunreinigtes Hydrauliköl entstehen?

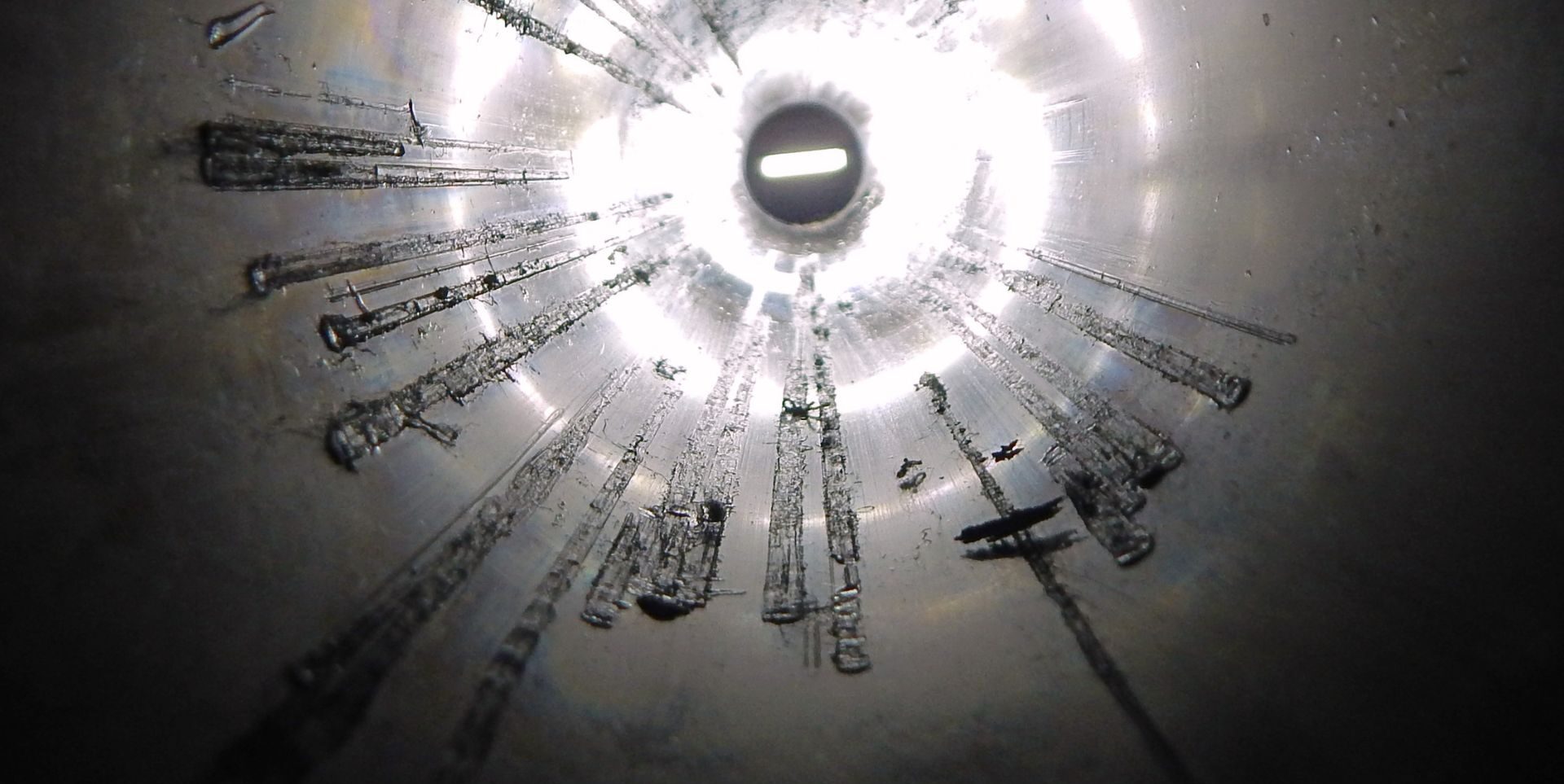

Verunreinigungen im Hydrauliköl wirken wie Schleifmittel im gesamten System. Die Folgen können gravierend sein:
- Erhöhter Verschleiß an Pumpen und Ventilen
- Beschädigung empfindlicher Proportional- und Servoventile
- Leistungsverlust der Hydraulikanlage
- Höherer Energieverbrauch
- Korrosion von Bauteilen
- Verkürzte Lebensdauer von Dichtungen
- Häufigere Maschinenstillstände
- Hohe Reparatur- und Ersatzteilkosten
Besonders moderne Hydraulikanlagen mit engen Fertigungstoleranzen reagieren äußerst empfindlich auf kleinste Partikel. Bereits Verunreinigungen im Mikrometerbereich können die Funktion kritischer Komponenten beeinträchtigen.
So läuft eine Hydrauliköl-Analyse bei Butwillis Hydraulik ab
Zunächst wird direkt an Ihrer Anlage der aktuelle Verschmutzungsgrad des Hydrauliköls ermittelt. Dabei werden Partikelanzahl und Reinheitsklasse gemessen. Für weiterführende Untersuchungen entnehmen unsere Spezialisten Ölproben, die in einem Labor detailliert analysiert werden.
Die Laboranalyse ermöglicht unter anderem die Bestimmung von:
- Partikelarten und Partikelgrößen
- Metallischem Verschleiß
- Wassergehalt
- Ölalterung
- Additivzustand
- Viskosität
Zentrale Untersuchungswerte bei einer Hydrauliköl-Analyse
Im Rahmen einer professionellen Hydrauliköl-Analyse werden verschiedene Messwerte ermittelt, die Aufschluss über den Zustand des Öls und der gesamten Anlage geben. Anhand dieser Kennzahlen lassen sich Verschleiß, Verunreinigungen und Alterungserscheinungen frühzeitig erkennen:
- Partikelgehalt und Reinheitsklasse
Die Bestimmung der Reinheitsklasse zeigt, wie stark das Hydrauliköl durch feste Fremdstoffe belastet ist. Dabei werden Anzahl und Größe der vorhandenen Partikel erfasst, beispielsweise nach der Norm ISO 4406. Staub, Metallabrieb oder andere Verunreinigungen zählen zu den häufigsten Ursachen für Schäden an Ventilen, Pumpen und präzisen Steuerungselementen. - Analyse von Verschleißpartikeln
Mithilfe moderner Analyseverfahren lassen sich kleinste Metallpartikel im Öl nachweisen. Die Zusammensetzung dieser Partikel liefert wertvolle Hinweise auf den Zustand einzelner Bauteile. Eisen kann beispielsweise auf Verschleiß an Zahnrädern oder Zylindern hinweisen, während Kupfer- oder Chrompartikel Rückschlüsse auf Lager, Buchsen oder beschichtete Oberflächen zulassen. So können mögliche Schäden erkannt werden, bevor es zu einem Ausfall kommt. - Bestimmung von metallischem Verschleiß durch die Hydrauliköl-Analyse
Ein besonderer Vorteil der Hydrauliköl-Analyse besteht darin, dass sich metallischer Verschleiß frühzeitig erkennen und bewerten lässt, lange bevor ein Bauteil ausfällt oder sichtbare Schäden auftreten. Da das Hydrauliköl ständig durch das gesamte System zirkuliert, transportiert es auch kleinste Abriebpartikel mit sich. Diese Partikel dienen gewissermaßen als „Fingerabdruck“ der im System stattfindenden Verschleißprozesse.
Im Labor werden die Ölproben mithilfe moderner Verfahren wie der Spektralanalyse (ICP-Spektrometrie) oder der Partikelanalyse untersucht. Dabei wird nicht nur die Menge der Metallpartikel bestimmt, sondern auch deren Zusammensetzung. Anhand der enthaltenen Metalle können Rückschlüsse auf die betroffenen Komponenten gezogen werden:
Eisen (Fe) deutet häufig auf Verschleiß an Pumpen, Zahnrädern, Zylindern oder Stahlgehäusen hin.
Kupfer (Cu) kann von Gleitlagern, Buchsen oder Messingbauteilen stammen.
Chrom (Cr) weist oftmals auf Verschleiß an Kolbenstangen oder verchromten Oberflächen hin.
Aluminium (Al) kann auf Abrieb von Leichtbaukomponenten oder Gehäuseteilen zurückzuführen sein.
Blei (Pb) oder Zinn (Sn) können auf Schäden an Lagermaterialien hindeuten.
Neben der Materialart spielt auch die Größe und Form der Partikel eine wichtige Rolle. Feine Metallpartikel entstehen meist durch normalen Betriebsverschleiß. Größere oder ungewöhnlich geformte Partikel können dagegen auf fortgeschrittene Schäden, Materialermüdung oder beginnende Bauteildefekte hinweisen.
Durch regelmäßige Ölanalysen lassen sich Veränderungen der Verschleißwerte über einen längeren Zeitraum dokumentieren. Steigt beispielsweise der Eisenanteil im Öl kontinuierlich an, kann dies ein Hinweis auf zunehmenden Verschleiß einer Hydraulikpumpe sein. Wartungsmaßnahmen können dann gezielt geplant werden, bevor ein ungeplanter Anlagenstillstand entsteht.
Die Analyse metallischer Verschleißpartikel macht die Hydrauliköl-Analyse somit zu einem wichtigen Instrument der vorausschauenden Instandhaltung (Predictive Maintenance). Unternehmen erhalten frühzeitig Hinweise auf kritische Bauteilzustände, können Reparaturen rechtzeitig einplanen und teure Produktionsausfälle vermeiden. Dadurch werden die Lebensdauer der Hydraulikanlage verlängert, die Betriebssicherheit erhöht und die Wartungskosten nachhaltig reduziert.
- Wasseranteil im Öl
Bereits geringe Mengen Wasser können die Funktion eines Hydrauliksystems erheblich beeinträchtigen. Feuchtigkeit fördert Korrosion, verringert die Schmierwirkung und beschleunigt den Abbau wichtiger Additive. Darüber hinaus steigt das Risiko für Schäden an Pumpen, Ventilen und anderen Komponenten. Ein trübes oder milchiges Erscheinungsbild des Öls kann ein erster Hinweis auf einen erhöhten Wassergehalt sein.
- Ölalterung: Säure- und Oxidationswerte
Diese Kennzahlen geben Auskunft über die chemische Alterung des Hydrauliköls. Steigende Werte deuten darauf hin, dass Oxidationsprozesse stattfinden und die enthaltenen Additive zunehmend ihre Schutzwirkung verlieren. Ein gealtertes Öl kann seine Aufgaben nicht mehr vollständig erfüllen und sollte rechtzeitig aufbereitet oder ersetzt werden, um Folgeschäden an der Anlage zu vermeiden.
- Bestimmung des Additivzustands durch eine Hydrauliköl-Analyse
Neben Verschmutzungen und Verschleißpartikeln liefert eine Hydrauliköl-Analyse auch wichtige Informationen über den Zustand der im Öl enthaltenen Additive. Additive sind chemische Wirkstoffe, die dem Grundöl zugesetzt werden, um dessen Eigenschaften gezielt zu verbessern. Sie schützen beispielsweise vor Verschleiß, Korrosion und Oxidation, reduzieren Schaumbildung und sorgen für eine stabile Leistungsfähigkeit des Hydrauliköls.
Während des Betriebs werden diese Additive kontinuierlich beansprucht und mit der Zeit verbraucht. Eine regelmäßige Ölanalyse zeigt auf, ob die Schutzwirkung des Öls noch ausreichend vorhanden ist oder ob ein Ölwechsel beziehungsweise eine Ölpflege erforderlich wird.
Zur Beurteilung des Additivzustands werden im Labor verschiedene Analyseverfahren eingesetzt. Mithilfe der Elementspektrometrie lassen sich beispielsweise typische Additivbestandteile wie Zink, Phosphor, Kalzium, Magnesium oder Bor nachweisen und mengenmäßig bestimmen. Werden im Vergleich zu früheren Analysen sinkende Konzentrationen festgestellt, kann dies auf einen fortschreitenden Verbrauch der Additive hindeuten.
Zusätzlich liefern Kennwerte wie die Oxidationszahl, die Säurezahl (TAN) oder die Untersuchung von Alterungsprodukten Hinweise auf die Wirksamkeit der Additivpakete. Steigende Säurewerte oder zunehmende Oxidation zeigen an, dass die antioxidativen Schutzstoffe im Öl bereits stark belastet oder teilweise aufgebraucht sind.
Die Analyse des Additivzustands bietet Unternehmen einen entscheidenden Vorteil: Ein Hydrauliköl muss man nicht allein aufgrund seiner Betriebsstunden austauschen. Stattdessen kann der tatsächliche Zustand des Öls bewertet werden. Solange die Additive ihre Schutzfunktion erfüllen und die übrigen Analysewerte im zulässigen Bereich liegen, kann das Öl häufig weiterverwendet werden und ein Hydrauliköl-Austausch ist vermeidbar. Dies reduziert Ölwechselkosten, schont Ressourcen und erhöht gleichzeitig die Betriebssicherheit der Hydraulikanlage.
Durch die regelmäßige Überwachung des Additivzustands wird die Hydrauliköl-Analyse somit zu einem wichtigen Werkzeug für eine wirtschaftliche und zustandsorientierte Instandhaltung. Sie hilft dabei, die optimale Nutzungsdauer des Hydrauliköls auszuschöpfen und gleichzeitig Schäden durch überalterte oder verbrauchte Betriebsflüssigkeiten zu vermeiden. Sie hilft außerdem dabei, dass ein Hydrauliköl- Wechsel erst bei vorgenommen wird, wenn der Zustand des Öls es wirklich erfordert.
- Viskosität
Die Viskosität beschreibt die Fließfähigkeit des Hydrauliköls und zählt zu den wichtigsten Eigenschaften eines Schmierstoffs. Weicht sie von den Sollwerten ab, kann sich kein ausreichender Schmierfilm zwischen den Bauteilen bilden. Dies erhöht den Verschleiß und beeinträchtigt die Leistungsfähigkeit der Hydraulikanlage. Veränderungen der Viskosität können auf Alterungsprozesse, Verunreinigungen oder die Verwendung eines ungeeigneten Öls hinweisen.
Nach Abschluss der Analyse erhalten Sie eine verständliche Auswertung der Ergebnisse. Unsere Experten erläutern die Befunde und zeigen konkrete Maßnahmen auf, um die Betriebssicherheit Ihrer Hydraulikanlage langfristig zu verbessern.
Hydrauliköl-Filtration: Gefiltertes Frischöl für maximale Reinheit
Ein häufig unterschätzter Faktor ist die Qualität des neu eingefüllten Hydrauliköls. Selbst frisches Öl entspricht oft nicht den Reinheitsanforderungen moderner Hydrauliksysteme.
Deshalb wird bei einem anstehenden Ölwechsel das Frischöl bei Butwillis Hydraulik bereits während des Befüllvorgangs gefiltert. Gleichzeitig wird die erreichte Partikelanzahl dokumentiert. Dadurch gelangen deutlich weniger Verunreinigungen in das System und die Lebensdauer der Komponenten wird nachhaltig erhöht.
Welche Branchen profitieren von einer Hydrauliköl-Analyse?
Die Hydrauliköl-Analyse bietet Vorteile für nahezu alle Industriebereiche mit hydraulischen Anlagen:

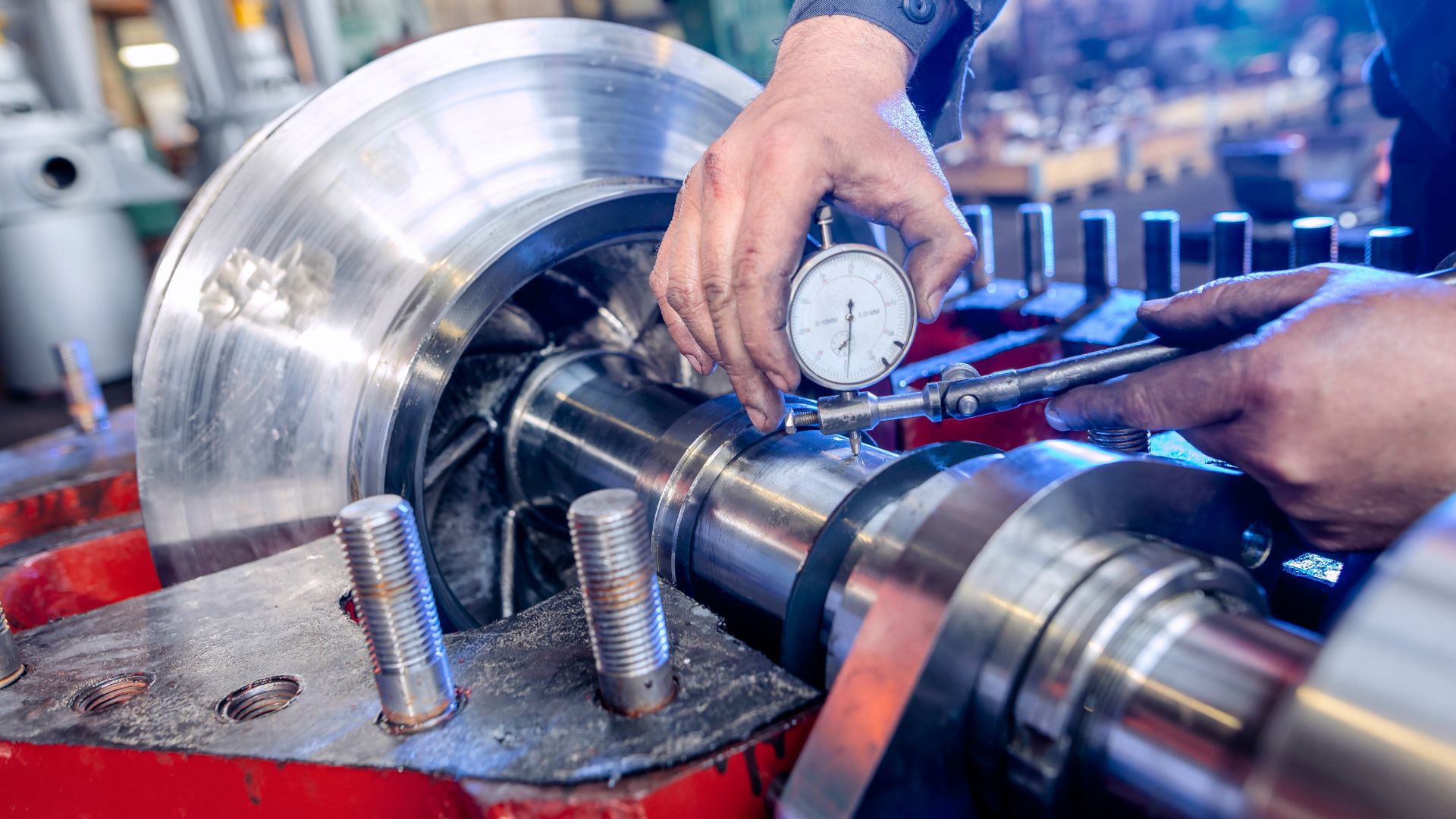

Maschinen- und Anlagenbau
Früherkennung von Verschleiß an Pumpen, Ventilen und Steuerungskomponenten.
Kunststoffindustrie
Schutz von Spritzgussmaschinen vor ungeplanten Produktionsausfällen.

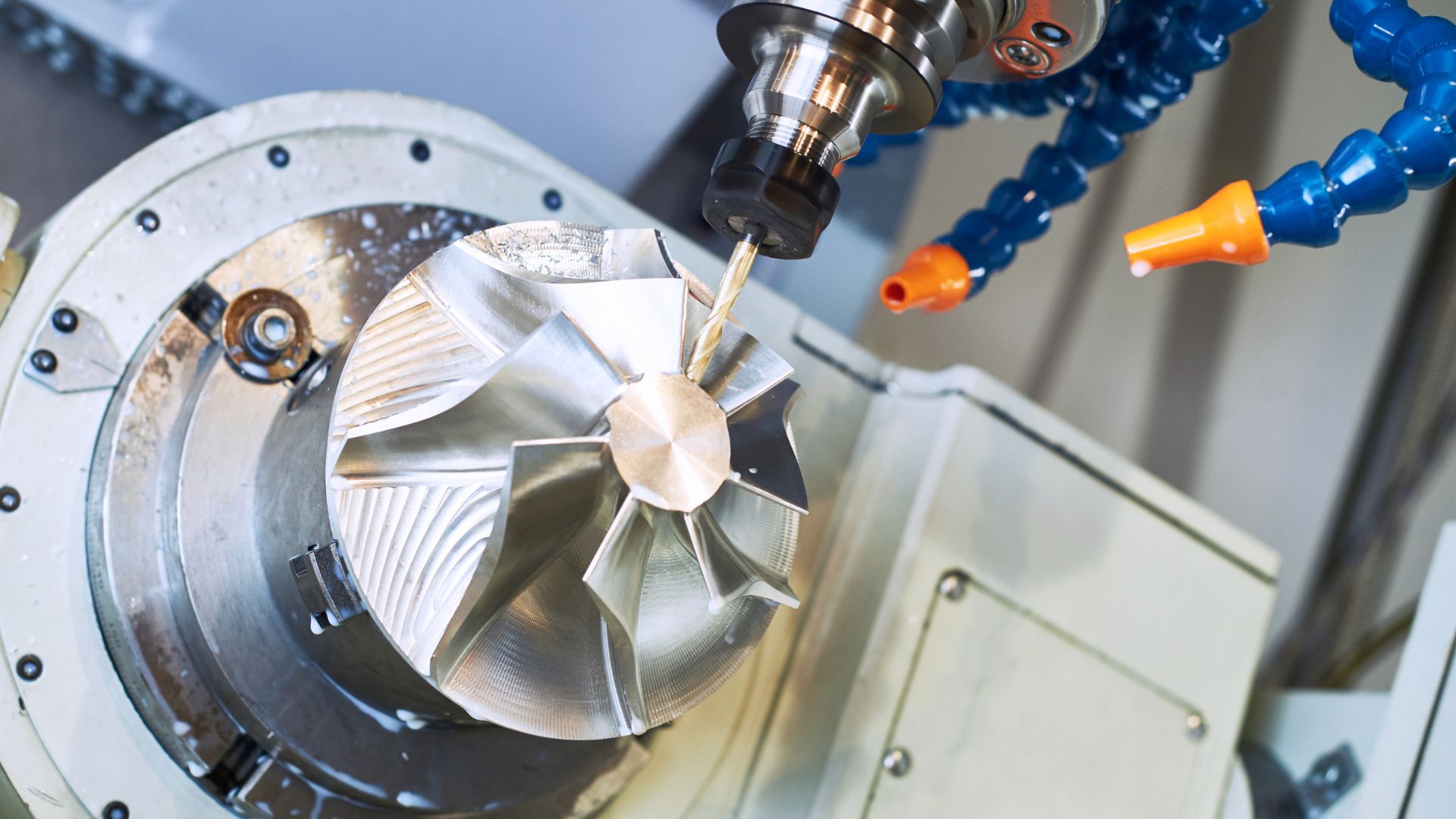

Metallverarbeitung
Optimale Überwachung von Pressen, Stanzanlagen und Umformmaschinen.

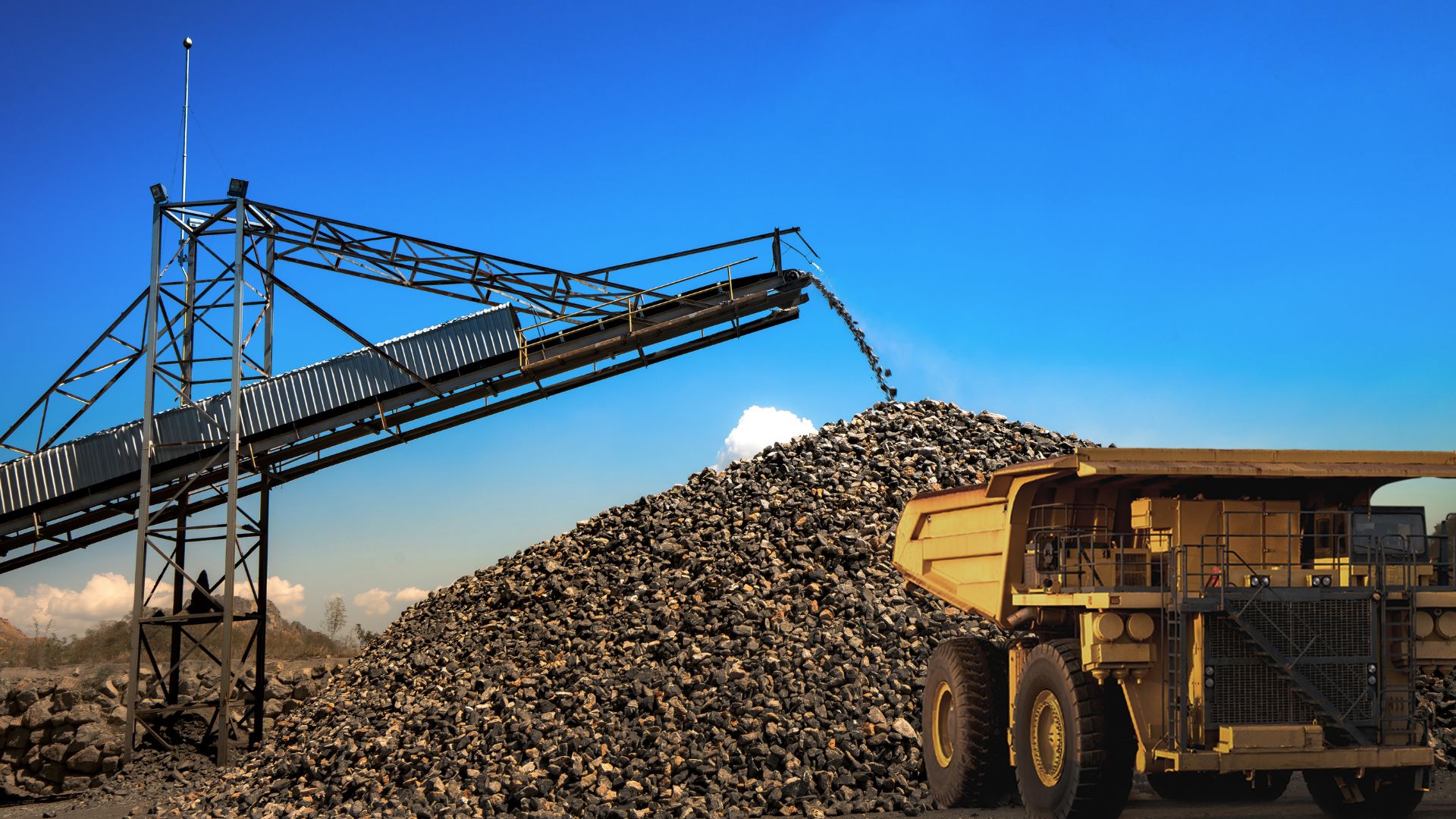

Bau- und Bergbauindustrie
Reduzierung von Schäden durch Staub, Schmutz und hohe Belastungen.

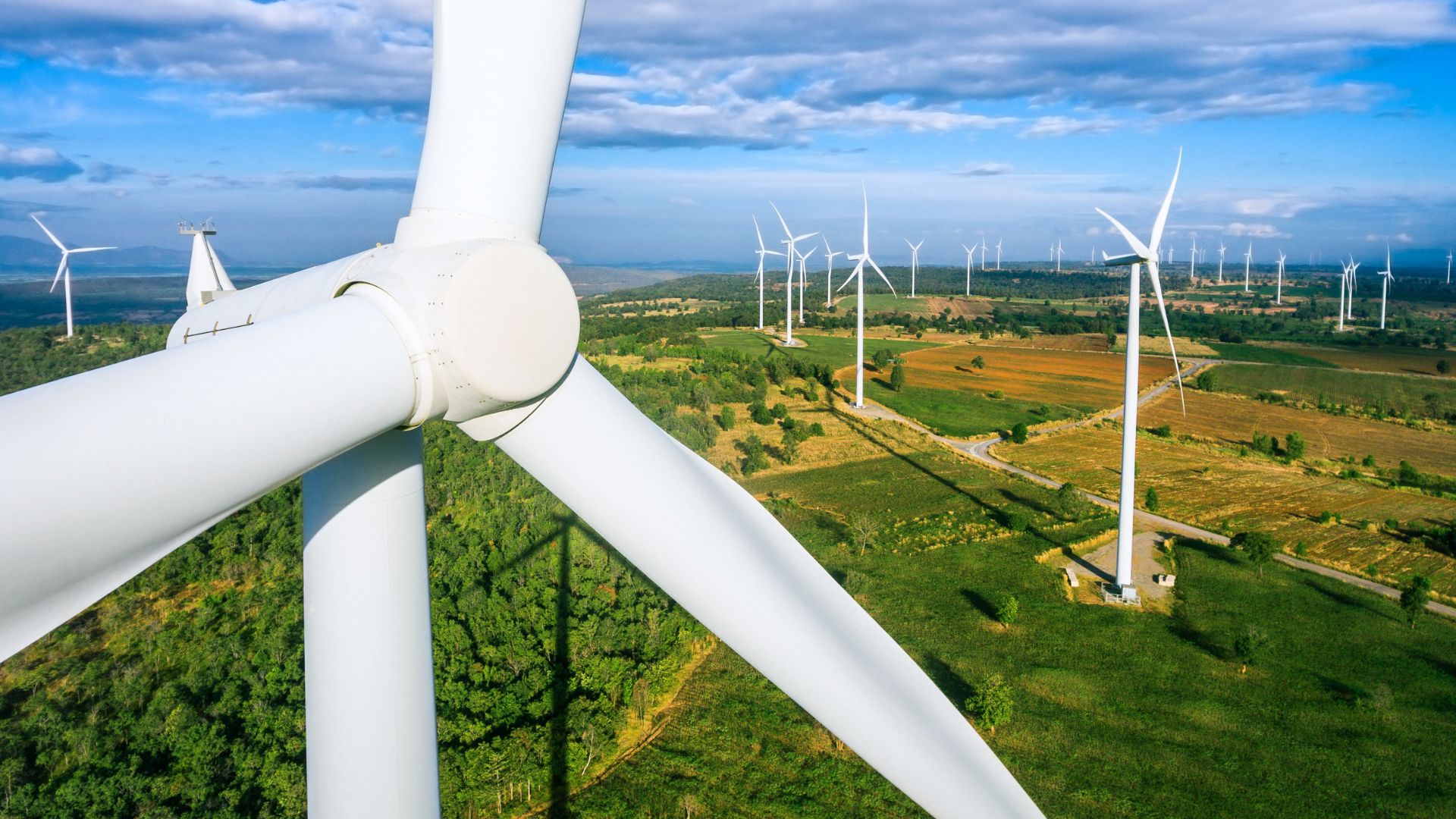

Windenergie
Früherkennung von Feuchtigkeit, Verschleiß und Ölalterung in Hydrauliksystemen.

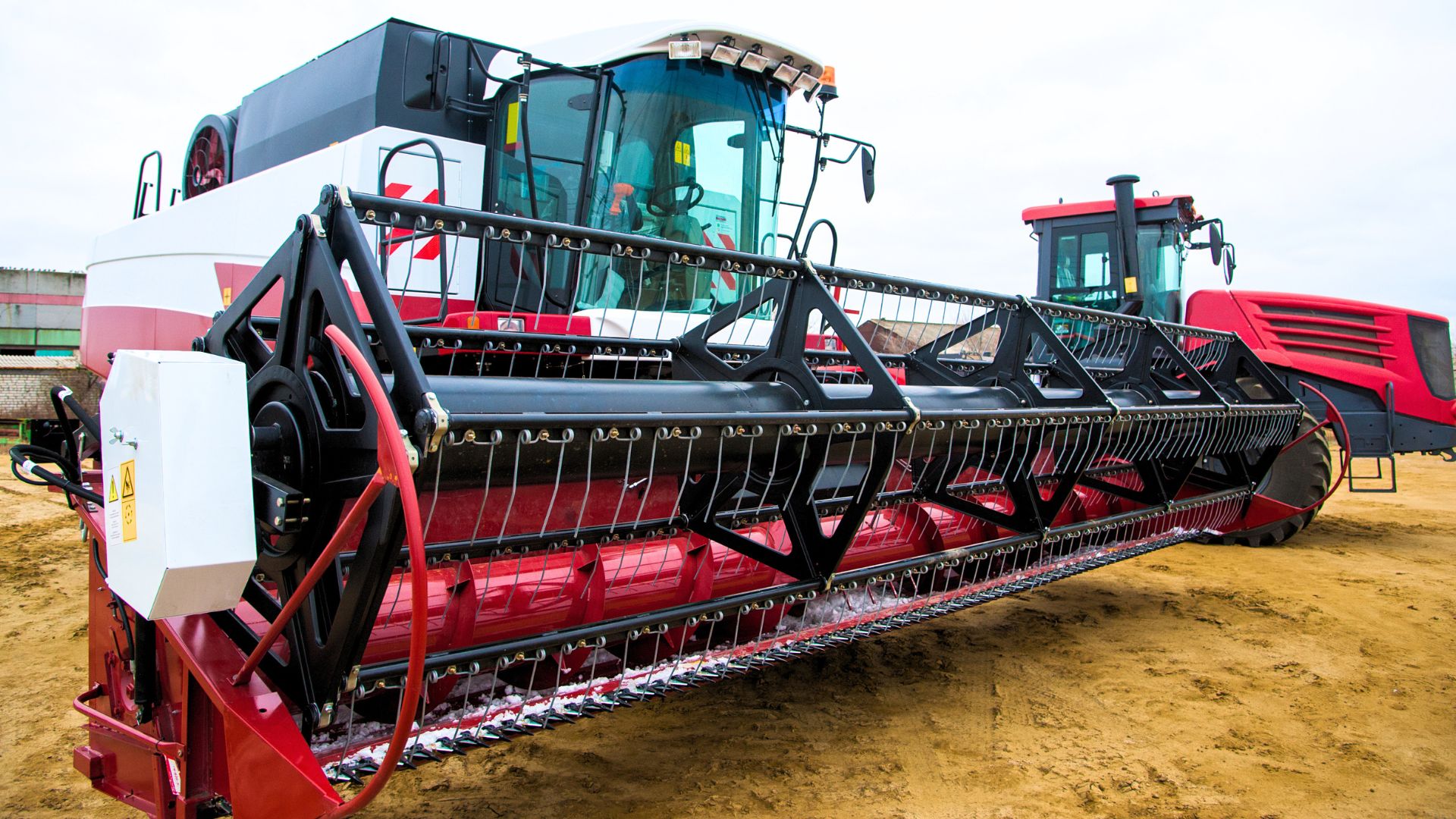

Landwirtschaft
Schutz von Traktoren, Erntemaschinen und mobilen Arbeitsgeräten.

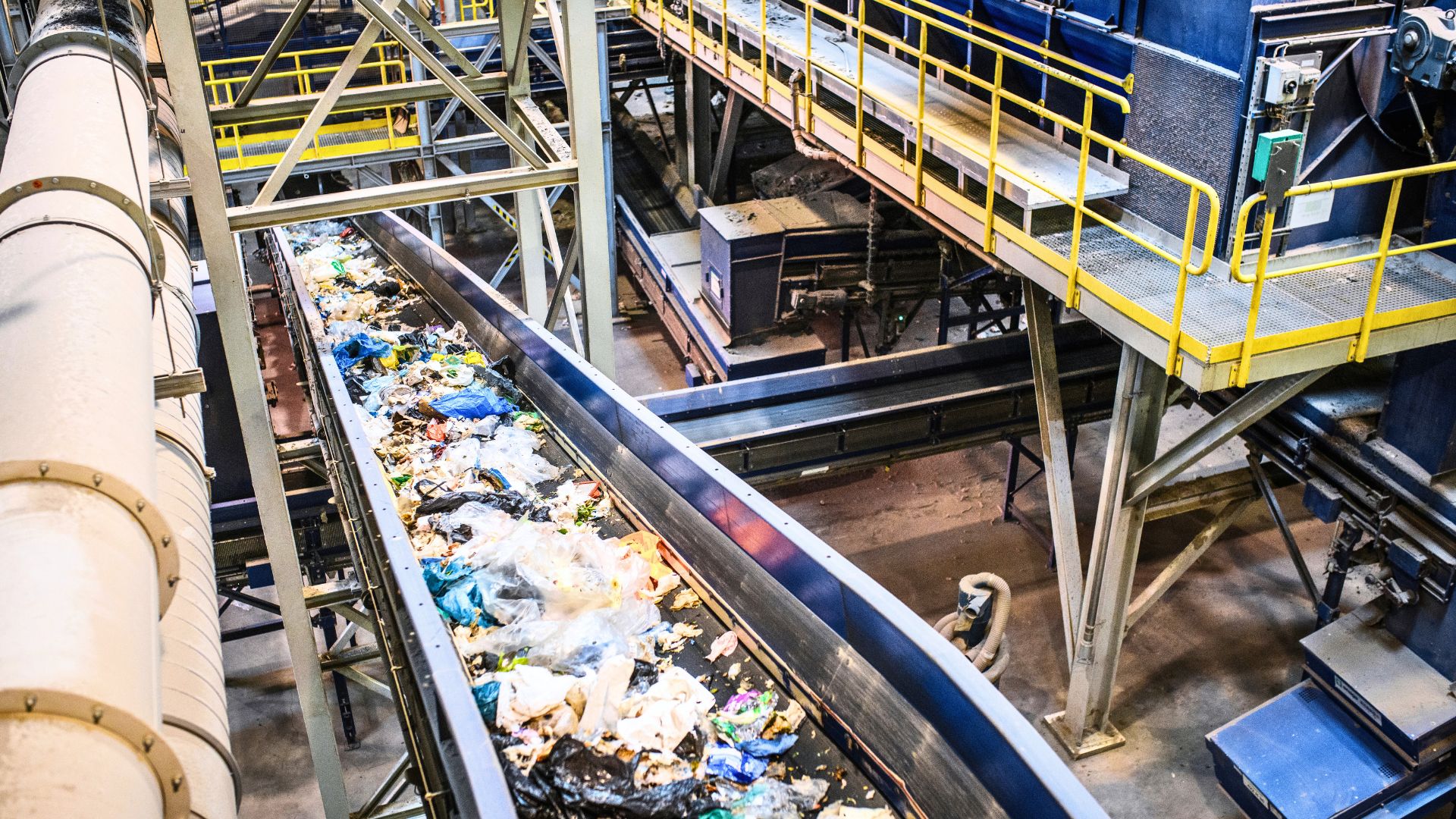

Recycling- und Entsorgungsbetriebe
Erhöhung der Verfügbarkeit stark beanspruchter Maschinen und Anlagen.
Hydrauliköl-Analyse als wichtiger Bestandteil der vorbeugenden Instandhaltung
Eine regelmäßige Hydrauliköl-Analyse ist ein wirksames Werkzeug der zustandsorientierten Instandhaltung. Statt Bauteile erst nach einem Schaden auszutauschen, lassen sich kritische Entwicklungen frühzeitig erkennen und gezielt beheben.
Das Ergebnis sind geringere Wartungskosten, höhere Anlagenverfügbarkeit, längere Standzeiten der Komponenten und eine deutlich verbesserte Betriebssicherheit.
Mit den professionellen Hydrauliköl-Analysen von Butwillis Hydraulik erhalten Sie Transparenz über den Zustand Ihrer Anlage und schaffen die Grundlage für einen wirtschaftlichen und störungsfreien Betrieb Ihrer Hydrauliksysteme.
